24 января 2011 По итогам текущего года Энгельсское Приборостроительное Объединение «Сигнал» внесло ряд существенных улучшений в конструктив выпускаемых промышленных счетчиков газа и обновило продуктовую линейку комплексов для коммерческого учета природного газа. Итак, что нового?
В ноябре «Сигнал» выпустит первую партию турбинных счетчиков СТГ и РСГ Сигнал с уменьшенным значением точки
перехода погрешности. Для турбинных счетчиков СТГ точка перехода сместится с 20 на 10%:
± 1% от 0,1 Q max до Q max и ±2% от Q min до 0,1 Q max,

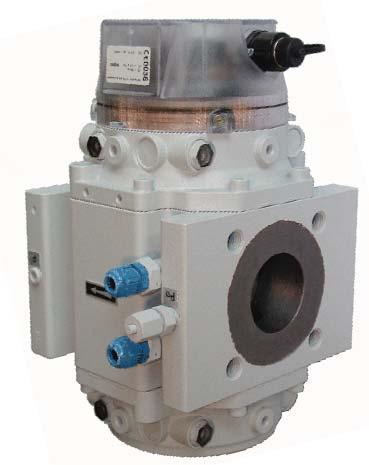

для ротационных счетчиков РСГ Сигнал точка перехода сместится с 10 на 5%:
± 1% от 0,05 Q max до Q max и ±2% от Q min до 0,05 Q max.
Соответственно мы получаем увеличение интервала, где счетчик имеет меньшую погрешность, что положительно скажется на метрологии измерений.
Счетчик СТГ 50-100 будет выпускаться с расширением диапазона измеряемых расходов, отныне его диапазон будет 1:20
в базовом исполнении, минимальная граница метрологического интервала составит 5 м3/час. Это упрочит позиции данного прибора в конкуренции с ротационными счетчиками.
По многочисленным запросам потребителей в ряду счетчиков СТГ появится номинал СТГ 150-800 с расходами от 32 до 800 м3/час.
Отметим, что счетчики СТГ и РСГ Сигнал успешно прошли испытания на природном газе в специализированном метрологическом
центре и будут внесены в «Перечень средств измерений, рекомендованных к применению на объектах ОАО «Газпром».
Однако больше всего новшеств появилось в составе комплексов для коммерческого учета газа КИ-СТГ.
Во-первых, в состав комплексов КИ-СТГ дополнительно включены новые марки корректоров ВКГ (НПФ «Теплоком»),
СПГ (НПФ «Логика»), ЕК-260 (270), ТС-210 (215) («ЭльстерГазэлектроника»), SEVCD Corus (Itron), Суперфлоу («Совтигаз»).
Во-вторых, потребителям предложена новая архитектура построения комплексов. В качестве базы теперь будут выступать
не только ротационные счетчики РСГ Сигнал и турбинные СТГ, добавится третье направление, где в качестве
базового компонента будут выступать мембранные счетчики Itron, Metrix, Elster с корректорами по температуре.
Последнее обстоятельство должно сильно порадовать коммунальных потребителей газа в лице мелких юридических
лиц и муниципальных предприятий. Мембранные счетчики и комплексы на их базе имеют минимум требований по монтажу и эксплуатации.
Приведем пример условного обозначения при заказе: комплекс для измерения количества газа КИ-СТГ-МС-Т(ТС210)-50/G25 СЯМИ.407229-478 ТУ (в состав комплекса входят:
счетчик газа мембранный с диаметром условного прохода 50 мм, номинальным рабочим расходом 25 м3/ч и корректор ТС210).
Таким образом, комплексы КИ-СТГ полностью покроют ниши коммунальных и промышленных узлов учета газа с расходами от 0,1 до 1600 м3/час.
В отношении комплексов КИ-СТГ в настоящее время также ведутся работы по включению их «Перечень средств измерений,
рекомендованных к применению на объектах ОАО «Газпром». В настоящий момент времени несколько образцов комплексов установлены на опытную эксплуатацию на природном газе на объектах «Газпром трансгаз Саратов».
В ряде случаев потребители не могут решить свои проблемы учета, используя ставшими классические комплексы для
коммерческого учета газа типа КИ-СТГ, СГ-ЭКВз и др. в связи со значительными колебаниями измеряемых расходов (более
1:200), необходимостью применения дублирующих счетчиков на объектах повышенной социальной значимости, необходимостью
измерять и контролировать иные параметры. Необходимо применять более сложные системы, построенные
на контроллерах расхода (OMNI 6000) либо вычислителях способных одновременно работать с несколькими трубопроводами,
например, ВКГ-2, СПГ 762. Для этих целей освоен новый продукт – узел учета газа, сокращенно УУГ. Данный тип узлов может
охватывать до трех измерительных трубопроводов, в диапазоне давлений до 10 МПа и температур от -40 до +60°С. Узел комплектуется датчиками температуры,
давления, перепада давления, барьерами искрозащиты, блоками питания датчиков, монтажным кабелем, при необходимости
иным оборудованием (например, блоками телеметрии).
