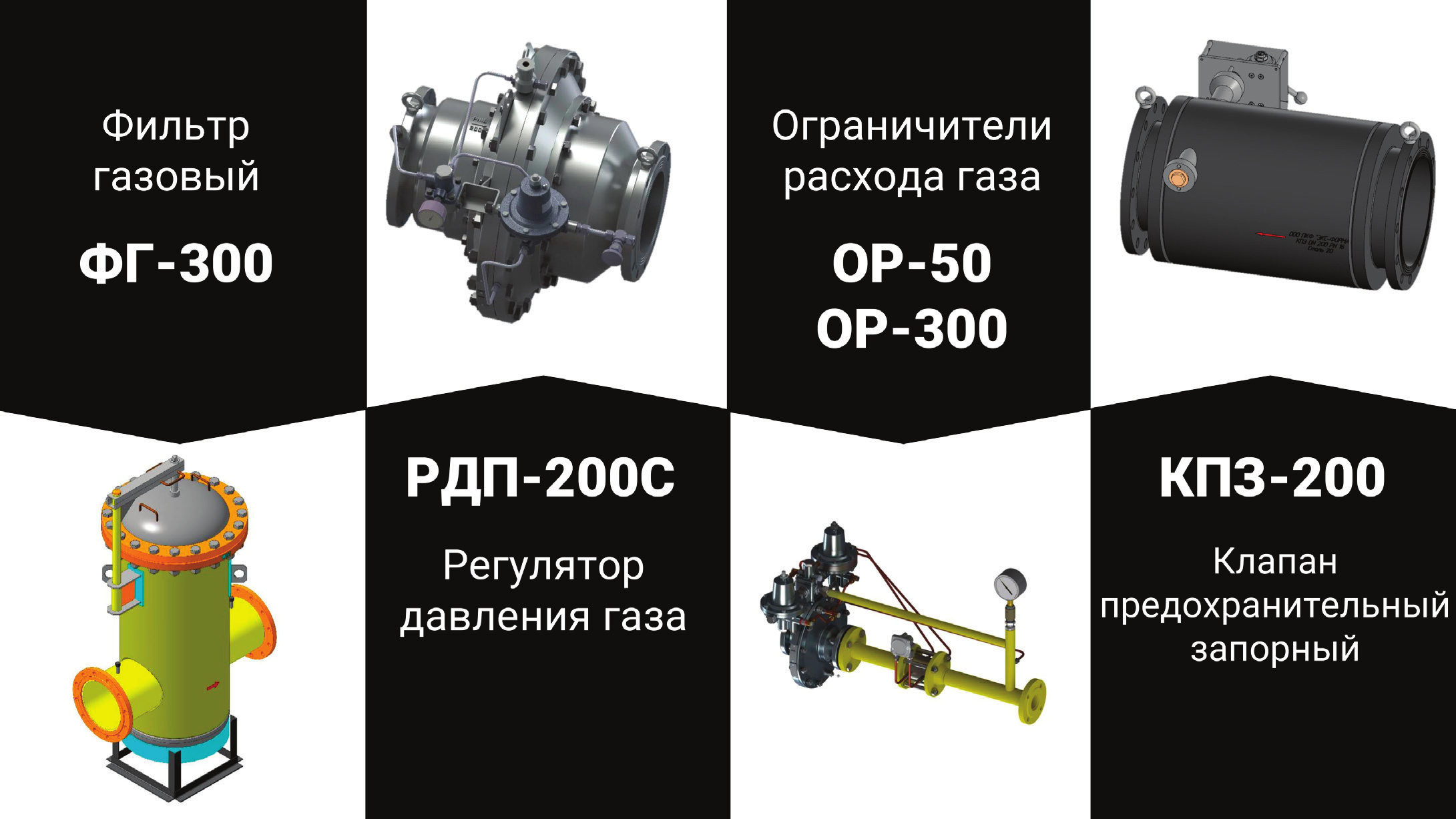

Эксплуатация блочных газорегуляторных пунктов является одним из важнейших направлений деятельности в рамках газовой промышленности, в связи с чем в рамках её осуществления для безопасной оптимизации рабочих процессов должно использоваться исключительно качественное оборудование. Так, Завод промышленного газового оборудования Экс-Форма предлагает разнообразный спектр продукции в рассматриваемом сегменте (рис. 1).

Остановимся подробнее на каждом из представленных продуктов. Так, главной особенностью газового фильтра ФГ-300 является применение фильтрующих элементов с гофрированной поверхностью, значительно увеличивающей площадь фильтрации, а также в использовании в качестве фильтровального материала син- тетического нетканого полотна с различными плотностями и степенью фильтрации до 25 мкм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФГ-300

Наименование параметра	Значение
Диаметр условного прохода (мм)	300
Рабочее давление (МПа)	до 1,2
Степень фильтрафии (мкм)	25 или 80
Типы присоединения к трубопроводу	Фланцевое или под приварку
Температура окружающей среды	от -40°C до +60°C
Температура рабочей среды	от -10°C до +60°C
Масса (кг)	700
Максимальная пропускная способность (ст. м3/час)	100 000

Следующим для рассмотрения предлагается регулятор давления газа РДП-200С. Регулятор давления газа прямоточный РДП-200С является дальнейшим улучшением конструкции линейки регуля- торов РДП. В первую очередь существенно возросла пропускная способность регулятора за счёт увеличения проходного сечения подвижного седла исполнительного механизма регулятора (гильзы) с диаметра 150мм до диаметра 200мм. Вторым, новым относительно предыдущих в линейке регуляторов, является то, что стабилизатор регулятора теперь регулируемый.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РДП-200С

Наименование параметра или размера	РДП-200СН	РДП-200СВ
Регулируемая среда	Природный газ по ГОСТ 5542
Номинальное давление PN, МПа	1,2
Номинальный диаметр DN, мм	200
Диапазон давлений на входе, МПа	0,05...1,2	0,1...1,2
Диапазон возможных и заданных значений выходного давления, Pвых, МПа	0,0015...0,06	0,06...0,6
Класс точности регулятора	10
Давление закрытия рабочего клапана, МПа	Pвых*1,2
Постоянная времени, с	25
Степень герметичности затвора регулятора	Класс А по ГОСТ 9544
Коэффициент Kv	700
Пропускная способность, макс ст.м3/ч	133200
Соединение с газопроводом	Фланцевое исплнение В по ГОСТ 332592015
Предельное рабочее значение температуры воздуха	от -40°C до +45°C
Строительная длина, мм	600
Габариты, длина x ширина x высота, не более	700x800x750
Масса, кг, не более	330

Говоря про предохранительный запорный клапан КПЗ-200, следует отметить, что он предназначен для автоматического прекращения подачи газа потребителю при повышении (понижении) контролируемого давления газа относительно установленных значений. Клапан применяется на газопроводах низкого, среднего и высокого давления в системах газораспределения и газопотребления.

В случае с некоторыми типами установок или распределительных систем часто возникает необходимость ограничить пропускную способность установки, понижающей давление газа, или же распределить ее по нескольким установкам или по линиям редуцирования давления газа самой установки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КПЗ-200

Наименование параметра или размера	КПЗ-200Н	КПЗ-200В
Рабочая среда	Природный газ по ГОСТ 5542-2014
Номинальный диаметр DN, мм	200
Номинальное давление PN, МПа (кгс/см2)	1,2 (12)
Диапазон давления на входе, МПа	0,03-1,2
Диапазон возможных значений срабатывания, МПа   а) при понижении давления   б) при повышении давления	0,0004...0,003 0,002-0,075	0,003...0,03 0,03-0,75
Предельные рабочие значения температуры воздуха	от -40°C до +45°C
Класс точности, %	5
Строительная длина, мм	600±2
Габаритные размеры, длина x ширина x высота, не более	600x580x390
Тип соединения с газопроводом	Фланцевое исполнение В по ГОСТ 332592015
Масса, кг, не более	120
Коэффициент гидравлического сопротивления	7,0

Ограничитель расхода газа ОР-50, разработанный ООО ПКФ «Экс-Форма», позволяет решить данную задачу на объектах с двумя и более рабочими линиями, либо при поступлении газа одновременно через несколько установок, а также позволяет снизить степень загруженности каждого регулятора. Использование ОР-50 открывает возможности для осуществления контроля загруженности регулятора газа, соблюдения условий максимальной загрузки не выше 80% от возможностей регулятора, снижения шумов и вибраций от чрезмерной загрузки регулятора, а также для обеспечения стабильной работы в системе из 2-х и более рабочих и резервных линий, равно как и пункта редуцирования, работающего в «кольце».

Дергунов Д.В. – руководитель службы перспективного развития
ООО ПКФ «Экс-Форма»
