В номенклатуре выпускаемой заводом продукции присутствуют изделия, предназначенные для систем газоснабжения сжиженными углеводородными газами (СУГ). К их числу относятся регуляторы давления на расходы от 1 до 1000 м³/ч, предохранительные клапаны (запорные и сбросные), фильтры для СУГ и шаровые краны различных типоразмеров. Некоторые из этих видов продукции уже свыше 10 лет применяются в составе газорегуляторного и газоиспользующего оборудования и при этом не имеют ни претензий, ни рекламаций со стороны эксплуатирующих организаций. Завод выпускает также одоризационные установки для одоризации сжиженных газов.

В последнее время для ряда регионов России востребованность СУГ (в качестве вида топлива, альтернативного природному газу) возрастает. Более чем в двадцати регионах России СУГ является единственным или, по крайней мере, преобладающим видом топлива, использующимся для коммунальнобытовых нужд и частично для автомобильного транспорта. Особенно актуально расширение географии использования СУГ в районах Сибири и Дальнего Востока, где транспортировка природного газа по трубопроводам усложняется из-за больших расстояний от места добычи и малой плотности населения на значительных территориях.

Отдельно следует отметить тот факт, что на рынке оборудования, работающего на СУГ, нередко присутствует контрафактная продукция, которая зачастую становится причиной аварийных ситуаций. Учитывая это обстоятельство, а также, в целом недостаточную информированность газовиков Сибири и Дальнего Востока относительно продукции завода «Газпроммаш», сориентированной для работы на сжиженных углеводородных газах, предлагаем вниманию членов Ассоциации «Сибдальвостокгаз» информацию о наших изделиях по данной тематике с подробными техническими характеристиками.

Регуляторы давления газа

Предназначены для редуцирования давления паровой фазы сжиженного газа ГОСТ 20448-90 на среднее и низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматического отключения подачи газа при повышении выходного давления сверх установленного значения или при уменьшении входного давления ниже заданной величины.

Температура окружающей среды от минус 40 до плюс 60°С.

Класс герметичности затворов клапанов регуляторов – А по ГОСТ 9544-93.

Средний срок службы не менее 15 лет.

1. Регулятор давления газа РДГД-20МЖ

Входное давление, МПа	от 0,05 до 1,2
Диаметр седла, мм	6
Пределы регулирования выходного давления, кПа	от 1,2 до 3,0;
Зона неравномерности регулирования, %	±10
Номинальный расход в зависимости от входного давления, м3/ч:
Рвх=0,1 МПа	12,5
Рвх=0,3 МПа	28,0
Рвх=1,2 МПа	100,0
Диапазон настройки срабатывания предохранительного сбросного клапана при превышении установленного значения выходного давления, кПа	от 1,7 до 4,0
Диапазон настройки автоматического отключения подачи газа:
при повышении выходного давления, кПа	от 1,8 до 5,0
при понижении выходного давления, кПа	от 0,6 до 1,0
при понижении входного давления, МПа	от 0,01 до 0,015
Присоединительные размеры:
входной штуцер, условный проход, DN, мм	20
соединение	резьба G3/4 по ГОСТ 6357-81
выходной патрубок, условный проход, DN, мм	32
соединение	фланцевое по ГОСТ 12815-80

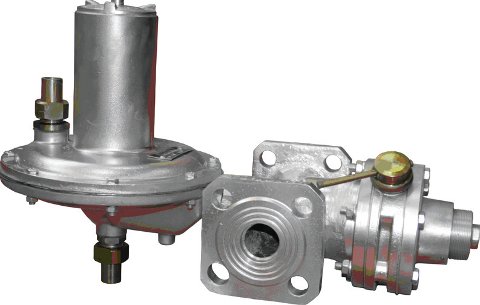

2. Регулятор давления газа универсальный РДУ-32/Ж

Входное давление, МПа	от 0,05 до 1,6
Диаметр седла, мм	4 (6)
Пределы регулирования выходного давления, кПа	от 2,0 до 3,5
Зона неравномерности регулирования, %	±10
Номинальный расход в зависимости от входного давления, м3/ч:
Рвх=0,1 МПа	13 (20)
Рвх=0,3 МПа	24 (44)
Рвх=1,6 МПа	126 (193)
Диапазон настройки срабатывания предохранительного сбросного клапана при превышении установленного значения выходного давления, кПа	от 2,3 до 4,5
Диапазон настройки автоматического отключения подачи газа:
при повышении выходного давления, кПа	от 3,0 до 5,5
при понижении входного давления, МПа	от 0,01 до 0,015
Присоединительные размеры входного и выходного патрубков:
условный проход, DN, мм	32
соединение	фланцевое по ГОСТ 12815-80 исп. 1 для PN=1,6 МПа

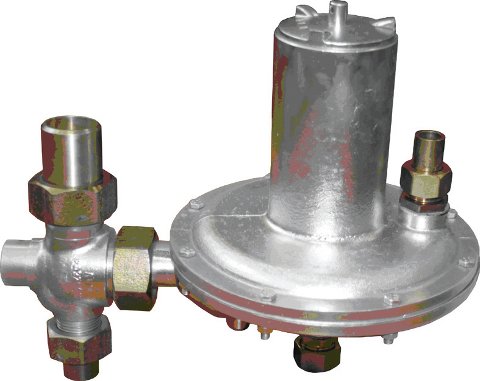

3. Регулятор давления газа РД-32М

Входное давление, МПа	от 0,05 до 1,6
Диаметр седла, мм	4 (6)
Пределы регулирования выходного давления, кПа	от 2,0 до 3,5
Зона неравномерности регулирования, %	±10
Номинальный расход в зависимости от входного давления, м3/ч:
Рвх=0,1 МПа	13 (20)
Рвх=0,3 МПа	24 (44)
Рвх=1,6 МПа	126 (193)
Давление срабатывания предохранительного сбросного клапана при превышении установленного максимального выходного давления, кПа	от 2,3 до 4,5
Присоединительные размеры:
входной патрубок, условный проход, DN, мм	20
соединение	под приварку
выходной патрубок, условный проход, DN, мм	32
соединение	под приварку

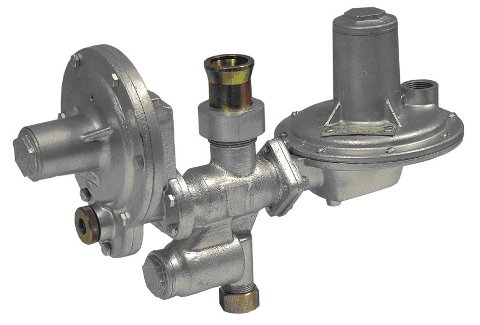

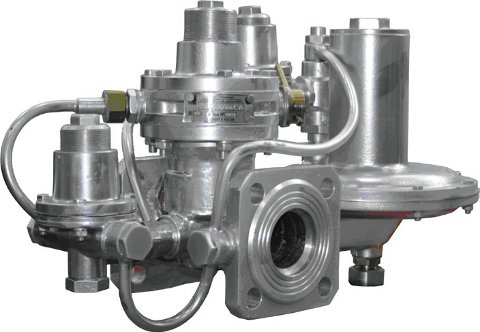

4. Регуляторы давления газа комбинированные РДСК-50/400, РДСК-50/400Б, РДСК-50/400М

Входное давление, МПа	от 0,05 до 1,6
Диаметр седла, мм	10 (14)
Пределы регулирования выходного давления, кПа
РДСК-50/400М	от 10 до 50
РДСК-50/400	от 50 до 200
РДСК-50/400Б	от 200 до 300
Зона неравномерности регулирования, %	±10
Номинальный расход в зависимости от входного давления, м3/ч:
Рвх=0,1 МПа	60 (120)
Рвх=0,3 МПа	120 (240)
Рвх=1,2 МПа	360 (730)
Диапазон настройки автоматического отключения подачи газа:
РДСК-50/400М	от 12,5 до 70
РДСК-50/400	от 62,5 до 270
РДСК-50/400Б	от 230 до 400
при понижении выходного давления РДСК-50/400, РДСК-50/400М, РДСК-50/400Б, МПа:	от 0,6 до 12
при понижении входного давления РДСК-50/400, РДСК-50/400М, РДСК-50/400Б, МПа:	от 0,01 до 0,015
Присоединительные размеры:
условный проход входного и выходного патрубков	DN50
соединение	фанцевое п ГОСТ 12815-80 исп. 1 для PN=1,6 МПа

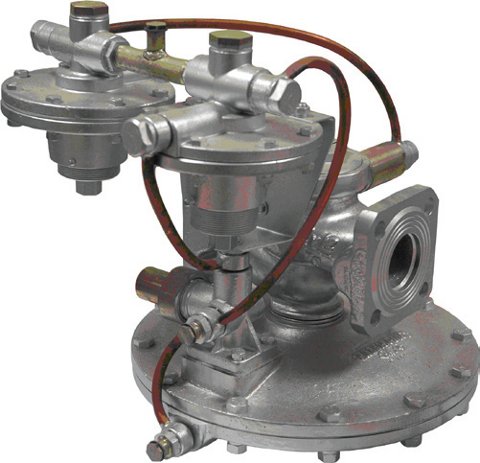

5. Регуляторы давления газа РДБК1-25Н(В)Ж

Входное давление, МПа	от 0,05 до 1,6
Диаметр седла, мм	25
Пределы регулирования выходного давления, кПа
РДБК 1-25НЖ	от 1 до 60
РДБК 1-25ВЖ	от 30 до 600
Зона неравномерности регулирования, %	±10
Номинальный расход в зависимости от входного давления, м3/ч:
Рвх=0,1 МПа	220
Рвх=0,3 МПа	450
Рвх=1,2 МПа	1450
Присоединительные размеры:
условный проход входного и выходного патрубков	DN50
соединение	фланцевое по ГОСТ 12815-80 исп. 1 для PN=1,6 МПа

Клапаны предохранительно-запорные

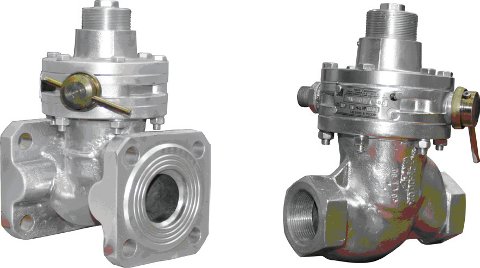

1. Клапаны-отсекатели предохранительные ПКК-40М

Клапаны-отсекатели предохранительные ПКК-40М предназначены для герметичного перекрытия подачи сжиженного газа по ГОСТ 20448-90 и других неагрессивных газов при:

• повышении давления на контролируемом участке сети сверх установленного предела;
• уменьшении входного давления газа ниже определенной величины.

Клапаны изготавливаются с муфтовым и фланцевым (Ф) корпусом.

Температура окружающей среды от минус 40 до плюс 60°С.

Класс герметичности затвора клапана – А по ГОСТ 9544-93.

Средний срок службы не менее 15 лет.

Максимальное давление на входе, МПа	1,6
Пределы регулирования контролируемого давления, кПа
ПКК-40МН-1,6(Ф)	от 2,0 до 5
ПКК-40МС-1,6(Ф)	от 5 до 60
Наименьшее входное давление, при котором закрывается основной клапан, МПа (кгс/см2)	0,01-0,015 (0,1-0,15)
Условный проход, мм
муфтовые	DN40
фланцевые	DN50
Присоединительные размеры:
муфтовые, соединение на входе и выходе	внутренняя резьба G 11/2
фланцевые, соединение на входе и выходе	по ГОСТ 12815-80 исп. 1 для PN=1,6 МПа

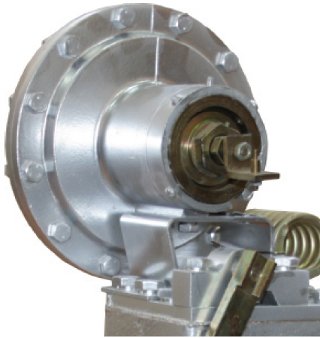

2. Клапаны предохранительные запорные КПЗ-50Н(В)Ж

Клапаны предохранительные запорные КПЗ предназначены для автоматического прекращения подачи паровой фазы сжиженного газа к потребителям при повышении и понижении контролируемого давления газа сверх заданных величин.

Температура окружающей среды от минус 40 до плюс 60°С.

Класс герметичности затвора клапана – А по ГОСТ 9544-93.

Средний срок службы не менее 15 лет.

• повышении давления на контролируемом участке сети сверх установленного предела;
• уменьшении входного давления газа ниже определенной величины.

Клапаны изготавливаются с муфтовым и фланцевым (Ф) корпусом.

Температура окружающей среды от минус 40 до плюс 60°С.

Класс герметичности затвора клапана – А по ГОСТ 9544-93.

Средний срок службы не менее 15 лет.

Рабочее давление, МПа	1,6
Диапазон настройки срабатывания при понижении контролируемого давления, кПа:
КПЗ-50НЖ	от 0,3 до 3
КПЗ-50ВЖ	от 3 до 30
Диапазон настройки срабатывания при повышении контролируемого давления, кПа:
КПЗ-50НЖ	от 12 до 75
КПЗ-50ВЖ	от 30 до 160; от 160 до 750
Точность срабатывания, %	±5
Присоединительные размеры:
условный проход входного и выходного патрубков	DN50
соединение	фланцевое по ГОСТ 12815-80 исп. 1 для PN=1,6 МПа

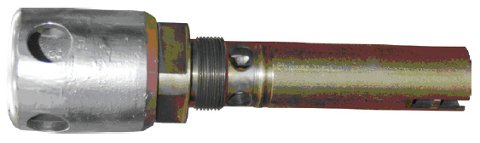

3. Клапан предохранительный Т-831

Клапан предохранительный Т-831 пружинного типа предназначен для сброса давления паровой фазы сжиженного газа или других неагрессивных углеводородных газообразных сред в атмосферу до установленной величины при повышении давления в резервуарах сверх допустимого предела.

Клапан устанавливается на подземных резервуарах емкостью от 2,2 до 5 м³.

Температура окружающей среды от минус 40 до плюс 60°С.

Класс герметичности затвора клапана – А по ГОСТ 9544-93.

Средний срок службы не менее 15 лет.

• повышении давления на контролируемом участке сети сверх установленного предела;
• уменьшении входного давления газа ниже определенной величины.

Клапаны изготавливаются с муфтовым и фланцевым (Ф) корпусом.

Температура окружающей среды от минус 40 до плюс 60°С.

Класс герметичности затвора клапана – А по ГОСТ 9544-93.

Средний срок службы не менее 15 лет.

Давление начала открытия клапана, МПа (кгс/см2)	1,1+0,05 (11+0,5)
Пропускная способность клапана по газу с плотностью р=2,2 кг/м3 при давлении 1,15 МПа, м3/ч, не менее	800
Условный проход, мм	DN25
Присоединительные размеры:
соединение	наружная резьба, трубная по ГОСТ 6357-81, 11/2-В

Клапаны предохранительные сбросные

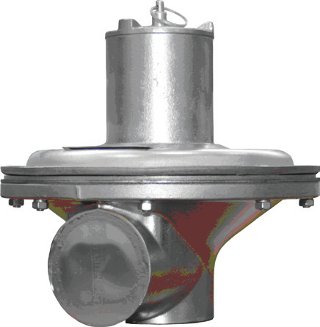

1. Клапаны предохранительные сбросные ПСК-50Н(В)

Клапаны предохранительные сбросные ПСК-50 предназначены для ограничения давления паровой фазы сжиженного газа или других неагрессивных газов путем сброса газа в атмосферу до установленной величины при повышении давления в сети сверх допустимого предела.

Температура окружающей среды от минус 40 до плюс 60°С.

Класс герметичности затвора клапана – В по ГОСТ 9544-93.

Средний срок службы не менее 15 лет.

Рабочее давление, МПа	1,6
Максимальное давление открытия клапана, кПа
ПСК-50Н/5	5
ПСК-50С/20	20
ПСК-50С/50	50
ПСК-50С/125	125
ПСК-50В/400	400
ПСК-50В/700	700
Диапазон настройки срабатывания
ПСК-50Н/5	от 2 до 5
ПСК-50С/20	от 5 до 20
ПСК-50С/50	от 20 до 50
ПСК-50С/125	от 50 до 125
ПСК-50В/400	от 125 до 400
ПСК-50В/700	от 400 до 700
Условный проход, мм	DN50
Присоединительные размеры:
соединение на входе и на выходе	резьба внутренняя трубная по ГОСТ 6357-81, 2 дюйма

Фильтры газовые

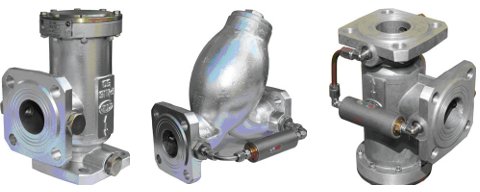

1. Фильтры газовые сетчатые ФГ-50С

Фильтры газовые сетчатые ФГ-50С предназначены для использования в системах газоснабжения при очистке сжиженного газа по ГОСТ 20448-90 и других неагрессивных газов, и воздуха от механических примесей.

Температура окружающей среды от минус 40 до плюс 60°С.

Средний срок службы не менее 30 лет.

Рабочее давление, МПа	1,6
Пропускная способность при рабочем давлении 1,6 МПа, м3/ч, не более	8000
Допустимый перепад давления на фильтрующем элементе, Па (мм вод. ст.), не более	5000 (500)
Степень фильтрации частиц не менее 98%, имеющих линейные размеры, мкм, не более
для ФГ-50СПС	100
для ФГ-50СП, ФГ-50СУ, ФГ-50СУС	250
Присоединительные размеры:
условный проход входного и выходного патрубков	DN50
соединение	фланцевое по ГОСТ 12815-80 исп. 1 для PN=1,6 МПа

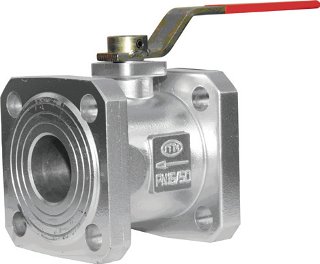

Краны шаровые КШ-32Жа3, КШ-50Жа2, КШ-50Жс4

Краны шаровые газовые предназначены для применения на газопроводах, транспортирующих сжиженный газ по ГОСТ 20448-90 и другие неагрессивные газы, и используются в качестве запорного устройства.

Класс герметичности затвора– А по ГОСТ 9544-93.

Температура окружающей среды от минус 40 до плюс 60°С.

Средняя наработка на отказ, циклов, не менее – 4000.

Средний срок службы не менее 30 лет.

Рабочее давление, МПа	2,5
Условный проход, мм	DN 32, 50
Температура рабочей среды	от минус 40 до плюс 80°С
Материал корпуса
КШ-32Жа3	алюминий
КШ-50Жа2	алюминий
КШ-50Жс4	сталь
Присоединительные размеры:
соединение	фланцевое по ГОСТ 12815-80 исп. 1 для PN=1,6 МПа
Тип привода	ручной
Вид установки	надземная

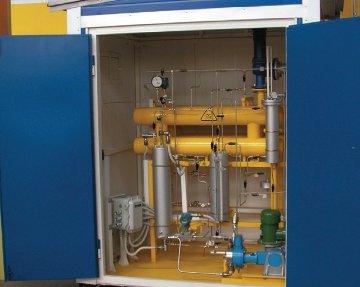

Одоризатор газа для сжиженных углеводородов

Одоризатор предназначен для дозированной подачи одоранта (смеси природных меркапта-нов) в сжиженные углеводороды с рабочим давлением до 1,2 МПа (12 кгс/см²), с целью придания сжиженным углеводородам характерного запаха.

Одоризатор обеспечивает:

• контроль уровня одоранта в рабочей емкости;
• выдачу сигнала об отсутствии запаса одоранта в расходной емкости;
• выдачу сигнала об отсутствии дозы одоранта;
• дозированную подачу одоранта в трубопровод;
• контроль вводимой дозы одоранта и автоматическую коррекцию расхода одоранта;
• повышение точности одорирования за счет коррекции времени подачи каждой следующей дозы одоранта в зависимости от массы текущей введенной дозы одоранта;
• автоматический учет суммарного расхода одоранта в единицах массы;
• отображение следующей информации на экране дисплея блока управления одоризатором (БУО):
  • уровень одоранта в рабочей емкости;
  • текущее расчетное значение часового расхода одоранта;
  • время наработки одоризатора;
  • накопленное суммарное значение расхода одоранта с момента запуска одоризатора;
  • накопленное суммарное значение расхода одоранта для произвольно выбранного диапазона времени;
  • аварийные и предупредительные сигналы;
• связь с различными системами верхнего уровня по согласованному протоколу.

Исполнение:

Одоризатор состоит из следующих основных узлов:

• блок одоризации в составе:
  • рабочее дозирующее устройство для одоранта;
  • резервное дозирующее устройство для одоранта;
  • узел учета подачи и расхода одоранта;
  • замерная и расходная емкости для одоранта;
  • фильтр очистки одоранта на входе в расходную емкость;
  • фильтр очистки одоранта перед дозирующими устройствами;
  • дезодоратор.
• блок управления одоризатором с дисплеем и кнопками управления;
• дополнительно может комплектоваться:
  • резервной емкостью 1,5-2 м³;
  • устройством автоматической заправки расходной емкости из резервной.

Устройство и принципы работы:

Элементы и узлы одоризатора смонтированы внутри утепленного обогреваемого (электрообогрев или централизованное водяное отопление) шкафа или блок-боксе. В шкафу предусмотрена естественная вентиляция, в блок-боксе так же предусмотрена принудительная с 10-и кратным обменом воздуха. Двери шкафа закрываются на ключ и оборудованы магнитоохранными извещателями, охранно-пожарной сигнализацией. Блок управления одоризатором БУО размещается во взрывобезопасной зоне (место установки определяется проектом привязки одоризатора к объекту).

Расчет подачи одоранта производится БУО в реальном времени. Данные о расходе сжиженных углеводородов поступают с штатного расходомера. Дозирующее устройство производит ввод единичной дозы в трубопровод, при этом узел учета взвешивает каждую единичную дозу. Блок управления БУО рассчитывает частоту срабатывания дозирующего устройства с учетом текущего расхода сжиженных углеводородов и величины последней единичной дозы.

Условия эксплуатации:

Рабочее давление одорируемого сжиженных углеводородов, МПа (кг/см2 )	0,3 – 1,2 (3 – 12)
Производительность одоризатора л/ч	0,3-300
Точность одорирования, %, не хуже	2,5
Точность учета расхода одоранта, %, не хуже	2,5
Напряжение электропитания, В	24 – 27 2 20-380
Выходные сигналы релейного типа, не менее	16
Связь с системами верхнего уровня и/или счетчиком газа: - аналоговый вход - дискретный импульсный вход	RS232, RS485 2 (12 бит) 2

Одоризаторы предназначены для эксплуатации на открытом воздухе в районах с сейсмичностью до 8 баллов с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категории размещения 1 по ГОСТ 15150.

Похмельнова В.П.,
зам. главного конструктора
завода «Газпроммаш»
